全预混蒸汽源:ZJYH1.0-1.0-Q(T/Y)
全预混蒸汽源:ZJYH1.0-1.0-Q(T/Y)
产品介绍
全预混蒸汽源型号:ZJYH1.0-1.0-Q(T/Y)

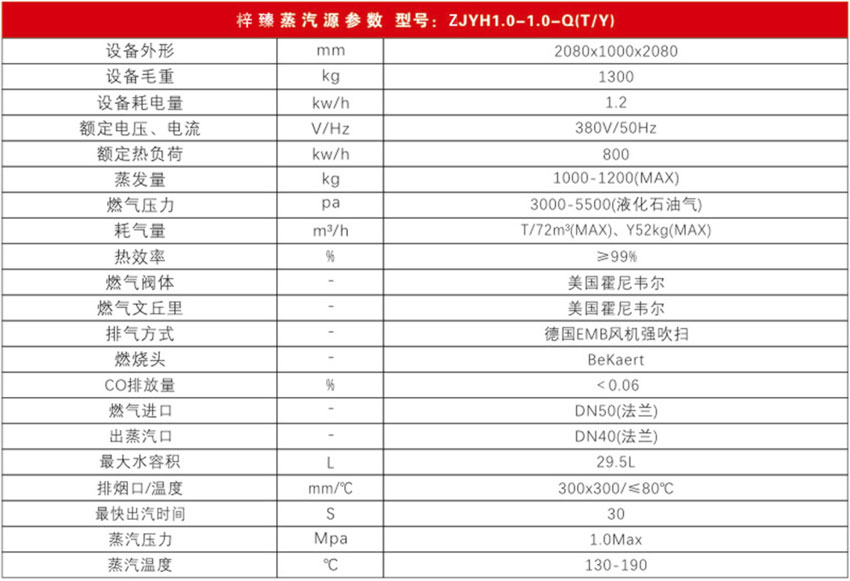

技术参数


特点及技术优势

· 免检、安全、稳定、高效节能
1、免检:根据国家质检总局特种设备安全技术规范TSG G0001-2012《锅炉安全技术监察规程》第1.3、1.4、13.4、13.6条规定:
(1)设计正常水位水容积小于30L的蒸汽锅炉,不属于锅炉监察范围。本系列产品额定蒸发量100Kg/h、200Kg/h、300Kg/h、500Kg/h 冷凝蒸汽发生器水容积小于30L。不需要安装告知、不用安装监检、不用年检、也不用办使用证。
(2)设计正常水位水容积30L≤V≤50L,P≤0.8MPa的蒸汽锅炉,属于D级锅炉范围。本系列产品额定蒸发量1000Kg/h蒸汽发生器水容积小于50L,额定工作压力0.8MPa。属于D级锅炉生产规范,实施制造过程监检,可以不设独立的锅炉房,不需要安装告知,并且不实施安装监督检验。不需要持证专职司炉工管理,只需安排人监管即可,节省报检和人工费用等。
2、热效率≥108%,排烟温度低于60℃,采用pvc烟囱。
· 环保,采用德国EBM超低氮燃烧系统
1、高科技的结晶,全新的燃烧时代。
2、2 NOx≤30mg/m3。
3、纳米金属纤维燃烧器比传统大气直燃式燃烧,更节能、更环保。
· 节能
1、升压迅速,2分钟即可出汽,大大地节约了升温费用。
2、采用静态表面燃烧,根据用汽需求量自动调节锅炉的功率,线性调节取代传统锅炉的大小火调节,比传统锅炉节能20%-40%。
· 安全
1、采用EBM 无刷PWM风机(德国),一个不会产生火花的变频风机8.2 HONEYWELL 空燃比阀组(美国)  自适应空燃比阀组,让空气和燃气执行比例燃烧,燃烧更稳定。
2、防烟气回流保护装置   多台组合,杜绝烟气回流至锅炉房。
· 蒸汽恒压输出技术
采用燃烧功率线性调节功能,自动匹配蒸汽压力,避免重复启停和输出压力的波动。

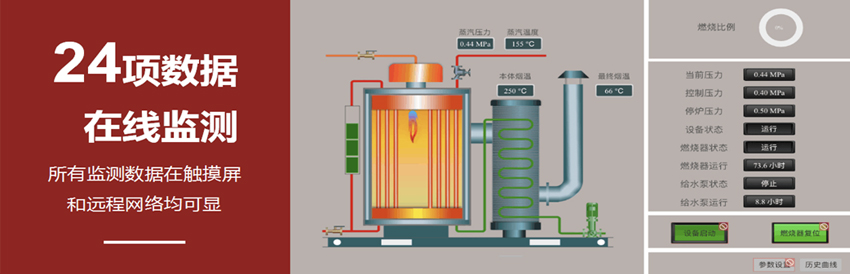

· 远程管理及物联网程控技术:
1、智能控制  采用JX-WL10寸液晶触摸显示屏,分辨率800*480,全中文图文菜单操作界面;
2、实时监控 数据分析及维保提醒,移动实时监控。
(1)实时监控锅炉及系统运行数据监控,进行能效分析,能源管理,从而为节能改造提供更优解决方案;
(2)锅炉整体状态监控,实现故障报警、视频监控的实时上传,出现安全、超压、缺水情况,实时发送报警信息至APP及手机。
(3)维保维护提醒,
3、维保维护提醒 设备及配件运行周期,维修维护保养分析,提醒。
4、 多维度数存储  锅炉历史数据的存储,分析。
· 超小占地面积
1、占地面积仅为传统锅炉的1/3。
2、超轻重量,为传统锅炉重量1/5。
· 超长使用寿命
1、高效翅片管:使用的是目前金属已知材料中最耐腐蚀、抗氧化的316不锈钢材料制造。
2、316不锈钢添加Mo(2-3%),优秀的耐腐蚀性,耐高温、抗蠕变性能优秀。
· 安装人性化设计
1、独特的燃烧机和本体连接部分可分开运输、安装。
2、模块化组合,通过在数量上的“并联组合”可以达到任意单台锅炉的规模。


产品结构及工作原理介绍

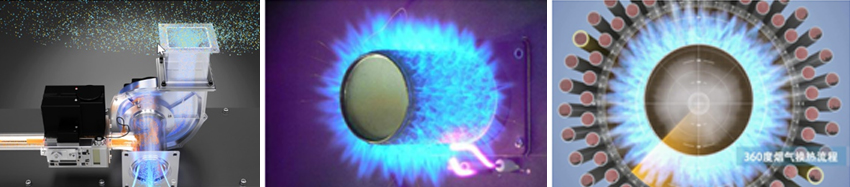

· 燃烧方式
采用全预混低温表面燃烧,空气和燃气通过全预混风机和文丘里,先达到最佳的燃烧比例,通过金属丝网低温表面燃烧,燃烧后热辐射传导至换热器,热量均匀,确保更高的燃烧效率和环保排放。

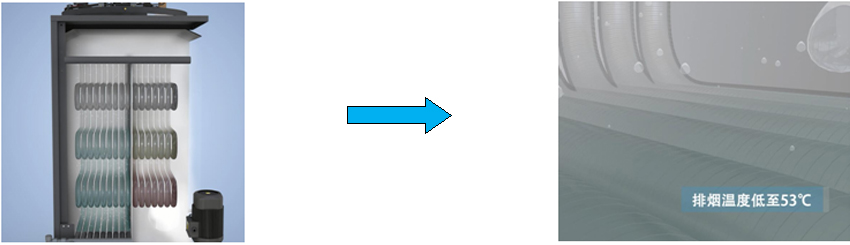

· 配置一体式(节能+冷凝)冷凝换热器
烟气尾部排放配置高温节能器和低温冷凝器,排烟温度≤60℃,天然气燃烧后水蒸气冷凝释放大量的高位潜热值,充分吸收了天然气的高位发热值,热效率达到98%以上;冷凝换热器采用防腐蚀316L钢制作,经久耐用;


· 国际先进的立式贯流式水管锅炉结构
贯流锅炉没有锅筒,锅炉本体由上下集箱、列管等组成,所以是所有锅炉中最安全的锅炉结构之一;



· 多重连锁安全保护
电子超压保护、机械式安全阀超压保护、缺水保护、烟温超温保护、漏电保护、本体过热保护、燃烧器熄火保护、水位逻辑错误保护等;
· 创新的下降管水管布置
增加了自然循环的下降管,保证了锅炉合理的水循环;

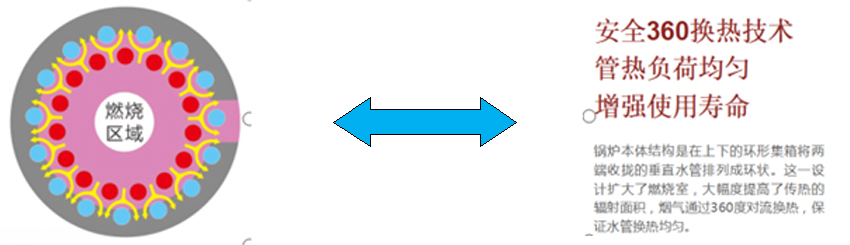

· 高效型烟气换热流程

该结构烟气与水管换热效率极高,内圈换热水管和外圈换热水管形成自然循环流程,有效降低锅炉含盐量降低结垢率;



· 2分钟产生蒸汽
贯流式锅炉结构水容量小,起蒸时间短,产蒸汽时间只需要2分钟,5分钟时间可以达到额定蒸汽压力,使用蒸汽快速灵活;
· 物联网远程锅炉运行数据监测(选装)
